Le poste de poinçonnage







Le poste de poinçonnage est un poste permettant de réaliser des trous de diamètre 4,4 / 5,5 / 6,7 ou 8,8 dans la tôle jusqu’à une distance de 50 mm du bord entrant dans le Pneuvalent.

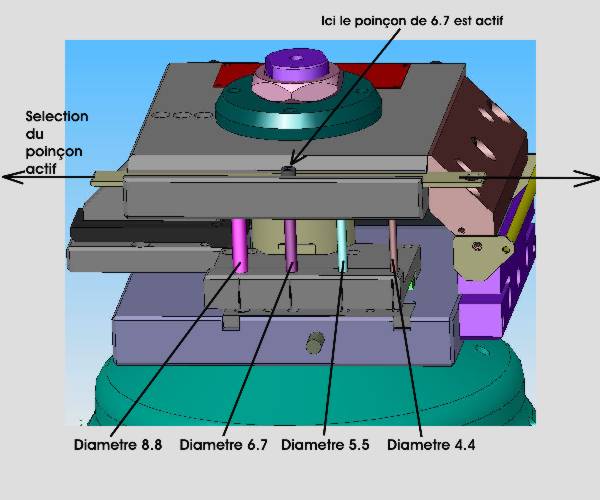

Les poinçons ne travaillent pas en même temps, mais une tirette de sélection permet d’activer un poinçon unique.
La conception de cette tirette ne permet pas d’activer deux poinçons pour réaliser deux trous à la fois.

Le trou se fait instantanément par simple pression sur le bouton d'activation de la presse.



Utilisation




1- Positionner la tirette afin que la tête de vis repère soit au dessus du poinçon désiré.
2- Régler la position de la butée afin de poinçonner à la distance voulue du bord de la tôle.
3- Introduire la tôle.
4- Appuyer sur le bouton poussoir d’actionnement de la presse pour effectuer le poinçonnage.
